AXM低壓電力電容器
首頁--產品展示--AXM低壓電力電容器

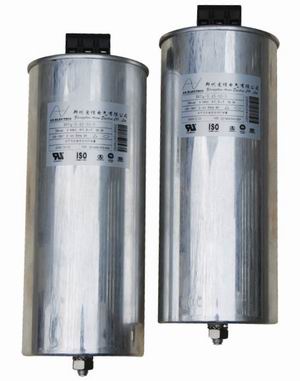

AXM低壓電力電容器
功能特點 FUNCTION.CHARACTERISTICS
-
采用圓柱形鋁合金外殼，具有散熱好、重量輕、體積小、安裝方便
- 采用特殊設計及制造工藝，具有極低阻抗和熱損，耐涌流能力強
- 真空灌封技術：電容器內充特殊的保護介質（固體或惰性氣體），不泄漏、安全環保；避免環境污染、火災等風險自愈性
- 優良的自愈性能，當過電壓所造成的介質局部擊穿能迅速自我修復，恢復正常工作
- 安全保護裝置：過壓拉斷（防爆型），可防止電容器在鄰近壽命服務期限或由于電容器過載及過熱而引發事故
- 新型接線端子可以更方便地連接，隱藏式設計，防止意外觸摸，結構獨特，簡化了并聯應用方式，帶防電擊危險保護，內置放電電阻和保險裝置，使用安全可靠
- 運行 60000 小時產品失效率小于 6%，符合美國電氣工業協會標準 EIA-456-A
技術參數 TECHNICAL.PARAMETERS
電壓范圍 | AC 220-900V |
頻率 | 50 或 60Hz（50 and 60Hz） |
連接 | 3 相、△連接；（單相或星型連接需特別注明） |
過電壓 | 2.0Un（依據 IEC60831 及 GB12747 標準所規定） |
過電流 | 3.0*IN（依據 IEC60831 及 GB12747 標準所規定） |
浪涌電流 | 200 倍額定電流 |
介電質損耗 | ≤ 0.1W/kvar |
電容容差 | ±5%Cn(uf) |
測試電壓端對端 | 2.15 UN，10s |
測試電壓端對殼 | UN ≤ 660V:3800 VAC，10S；UN ≥ 660V:6000V，10S |
使用壽命 | 130000h |
環境溫度 | -25℃ ~+55℃環境下運行，在限定的冷卻條件下也可允許較高環境溫度 |
冷卻方式 | 自然冷卻（或限定冷卻） |
最大容許濕度 | ≤ 95% |
最大容許高度 | ≤ 3000m（某些情況下達 4000m） |
安裝位置 | 室內任何可能的位置；裝置之間的最短距離≥ 50mm |
裝配 | 底部 M16 螺栓 |
接地 | 底部 M16 螺栓 |
安全特性 | 干式技術，自愈性技術，過壓拉斷保護裝置，端子防觸電，過流速斷保護 |
放電電阻 | 內置放電電阻永久性連接，確保電容安全放電，（斷電后 3 分鐘內降至 50V） |
外殼 | 拉伸鋁罐 |
保護級 | IP42，室內裝配（與保護一起裝配，滿足 IP55，直接戶外使用） |
介電質 | 優質聚丙烯膜 |
注入材料 | 特殊保護氣體或優質環保固體物 |
標準范圍 | IEC 60831-1(2)；EN60831-1，2；UL810-98；GB12747-1(2)-2017 |
型號規格 | 額（定V電）壓 | （額k定v容ar量） | 額（定u容F）值 | 引出端子 | 產品尺寸 | 備注 |
MKPg-0.45-5-3 | 450 | 5 | 78.6 | J | 65-175M12X16 |
三相共補 |
MKPg-0.45-7.5-3 | 450 | 7.5 | 118.0 | J | 65-240M12x16 | |
MKPg-0.45-10-3 | 450 | 10 | 157.3 | J | 65-240M12x16 | |
MKPg-0.45-12.5-3 | 450 | 12.5 | 196.6 | J | 65-285M12X16 | |
MKPg-0.45-15-3 | 450 | 15 | 235.9 | J | 76-285M12x16 | |
MKPg-0.45-20-3 | 450 | 20 | 314.5 | J | 86-285M12x25 | |
MKPg-0.45-25-3 | 450 | 25 | 393.2 | J | 96-285M16x25 | |
MKPg-0.45-30-3 | 450 | 30 | 471.8 | J | 106-285M16x25 | |
MKPg-0.48-5-3 | 480 | 5 | 69.1 | J | 65-245M12X16 | |
MKPg-0.48-7.5-3 | 480 | 7.5 | 103.7 | J | 65-285M12X16 | |
MKPg-0.48-10-3 | 480 | 10 | 138.2 | J | 65-285M12X16 | |
MKPg-0.48-12.5-3 | 480 | 12.5 | 172.8 | J | 76-285M12X16 | |
MKPg-0.48-15-3 | 480 | 15 | 207.3 | J | 76-285M12X16 | |
MKPg-0.48-20-3 | 480 | 20 | 276.5 | J | 86-285M12x25 | |
MKPg-0.48-25-3 | 480 | 25 | 345.6 | J | 96-285M16x25 | |
MKPg-0.48-30-3 | 480 | 30 | 414.7 | J | 106-285M16x25 | |
MKPg-0.48-33.5-3 | 480 | 33.5 | 463.1 | J | 116-285M16X25 | |
MKPg-0.48-40-3 | 480 | 40 | 552.9 | J | 116-285M16X25 | |
MKPg-0.525-15-3 | 525 | 15 | 173.3 | J | 86-285M12x25 | |
MKPg-0.525-20-3 | 525 | 20 | 231.1 | J | 96-285M16x25 | |
MKPg-0.525-25-3 | 525 | 25 | 288.9 | J | 106-285M16x25 | |
MKPg-0.525-30-3 | 525 | 30 | 346.6 | J | 116-285M16x25 | |
MKPg-0.28-10-1 | 280 | 10 | 406.2 | L | 76-285M12x16 |
單相補償 |
MKPg-0.28-15-1 | 280 | 15 | 609.3 | L | 96-285M16x25 | |
MKPg-0.28-20-1 | 280 | 20 | 812.4 | L | 106-285M16x25 | |
MKPg-0.3-10-1 | 300 | 10 | 353.9 | L | 76-285M12x16 | |
MKPg-0.3-15-1 | 300 | 15 | 530.8 | L | 86-285M12x25 | |
MKPg-0.3-20-1 | 300 | 20 | 707.7 | L | 106-285M16x25 | |
MKPg-0.28 √ 3-10-3 | 280 √ 3 | 10 | 138.2 | T | 116-245M16x25 |
分相補償 |
MKPg-0.28 √ 3-15-3 | 280 √ 3 | 15 | 207.3 | T | 116-245M16X25 | |
MKPg-0.28 √ 3-20-3 | 280 √ 3 | 20 | 276.5 | T | 116-290M16X25 | |
MKPg-0.28 √ 3-25-3 | 280 √ 3 | 25 | 345.6 | T | 156-290M16x26 | |
MKPg-0.3 √ 3-10-3 | 300 √ 3 | 10 | 115.5 | T | 116-245M16X25 | |
MKPg-0.3 √ 3-15-3 | 300 √ 3 | 15 | 173.3 | T | 116-245M16X25 | |
MKPg-0.3 √ 3-20-3 | 300 √ 3 | 20 | 231.1 | T | 116-290M16X25 | |
MKPg-0.3 √ 3-25-3 | 300 √ 3 | 25 | 288.9 | T | 156-290M16x26 |
- 電容器屬非耐熱產品，盡可能遠離發熱源，如電抗器、動態投切幵關等發熱量大產品，增加使用壽命。
- 柜體內應根據使用環境溫度設計適合的散熱風機，符合無功補償裝置柜內的溫度要求。
- 電容器安裝時要求放置柜內最下層，不宜混合安裝或置于電抗器與可控硅等發熱產品的上層。
- 由于產品不斷升級，安裝時，以實際產品尺寸為準，其它電壓等級、容量可定制。
