AXSVG靜止無功發生器
首頁--產品展示--AXSVG靜止無功發生器

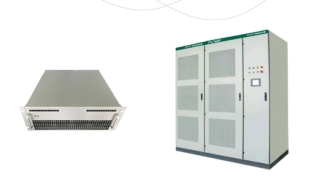

AXSVG靜止無功發生器
AX-SVG-400V-300K/4L
產品特點 PRODUCT.FEATURES
- cosφ0.99 級無功補償功能 - 三相不平衡補償功能
- 容感性負載 -1~+1 補償效果
- 可有效避免未及時無功補償而帶來的力率電費罰款
-實時補償，響應時間小于 5ms - 動態響應時間小于 50μs
-
無過補、無欠補、無諧振 - 補償容量等于安裝容量，不受系統電壓跌落影響
- 元器件式產品設計理念，與通用無功補償應用方式一致
- 單模塊容量包含 35kvar、50kvar，100kvar，單柜可達 400kvar，用戶還可自行設計柜體
- 易使用、易運輸、易維護
- AX-SVG 配套電容器不需要設置濾波器組，不存在諧振放大現象；并且 SVG 是有源型補償裝置，是采用可關斷器件 IGBT 構成的電流源型裝置，從機理上避免了諧振現象，安全性大大提高
- 可動態雙向（-1~+1）連續調節無功功率，即從額定感性工況到額定容性工況連續輸出無功，和固定電容器組合可構成任意范圍的連續補償
- 無需大容量的電容器和電抗器做儲能元件，占地面積通常只有相同容量其他類型動補的 50%，甚至更小，同時 SVG 采用模塊化設計和柜式安裝，工程設計和安裝工作量小
- 采用有源型補償電路，補償容量受系統電壓影響很小。在系統電壓變低時，也能夠輸出與額定工況相近的無功電流
- 自身損耗極小且基本上不需要維護，不存在諧振過電壓的問題
- 補償容量即安裝容量，達到同等補償效果，SVG 安裝容量可以比傳統電容柜安裝容量小 20%-30%
- 使用壽命 20 年以上
技術參數 TECHNICAL.PARAMETERS
額定電壓 | AC 400V±20%/660V±20% | 接線方式 | 三相三線、三相四線 |
額定工作 | 50Hz±1% | 濾波范圍 | 2-7 次諧波可任意設定濾波 |
補償目標 | 功率因數 0.99 | 防護等級 | IP20 |
自動限流輸出功能 | 當負載側的諧波電流大于裝置電流時，裝置將輸出電流限制在額定值 | ||
過熱保護 | 具有軟硬件雙重保護，硬件保護 90℃，軟件保護 75~95℃可調 | ||
失壓保護 | 系統電壓低于 Un85%( 可設定 )，裝置停止工作 | ||
負荷過流 | 流經負荷的電流超過閾值，裝置停止工作 | ||
補償過流 | 設備具備軟件和硬件兩種保護，軟件保護點 ( 電流峰值 ) 可自行設定 | ||
系統電壓 | 系統側電壓超過欠壓閾值或過壓閾值，裝置停止工作 | ||
直流電壓 | 設備具備軟件和硬件兩種保護，軟件保護點可自行設定 | ||
IGBT 保護 | IGBT 具有過流短路保護，驅動欠電壓保護 | ||
沖擊電流 | 功率模塊內 IGBT 額定電流的 2 倍 | 濾波能力 | 95% |
濾波效果 | 符合 GB/T14549-93 標準要求 | 補償模式 | 1、補無功 2、補諧波和無功 |
過載能力 | 短時間 120% | 多臺運行 | 并聯運行 |
開關頻率 | 25.6kHz | 響應時間 | <5ms |
控制算法 | 具有自適應能力的領域篩選矢量補償算法 | 控制器 | DSP+FPGA |
顯示方式 | 觸摸屏 | 通信功能 | Modbus RTU 協議， RS485 |
控制連接 | 光纖連接或電氣連接 | 裝置功率 | 額定滿載運行時，損耗不超過 3% 額定功率 |
型號規格 | 額定容量 | 模塊組合 | 寬 * 高 * 深 | 備注 |
AX-SVG-400V-35K/4L | 35 | 35 | 470*180*530 | 單尺模寸塊 |
AX-SVG-400V-50K/4L | 50 | 50 | 500*200*570 | |
AX-SVG-400V-70K/4L | 70 | 70 | 500*200*570 | |
AX-SVG-400V-100K/4L | 100 | 100 | 500*240*640 | |
AX-SVG-400V-150K/4L | 150 | 50+100 | 800*2000*800 |
模塊組合 |
AX-SVG-400V-200K/4L | 200 | 100+100 | 800*2000*800 | |
AX-SVG-400V-250K/4L | 250 | 50+100+100 | 800*2000*800 | |
AX-SVG-400V-300K/4L | 300 | 100+100+100 | 800*2000*800 | |
AX-SVG-400V-400K/4L | 400 | 100+100+100+100 | 800*2000*800 |
