AXTW型無功補償與諧波治理組件
首頁--產品展示--AXTW型無功補償與諧波治理組件
AXTW型無功補償與諧波治理組件
AXTW-300/0.4-7
產品綜述 PRODUCT.OVERVIEW
- 使用場合 :
不帶安裝模板、熔斷器保護系統
用于諧波污染嚴重、負荷變化速度快的三相電網中無功功率的集中補償
使用場合諧波污染上限：U3 ≤ 0.5%、U5 ≤ 5%、U7 ≤ 4%

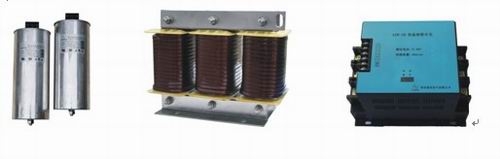

- 包含元件 :
防爆型設計，環保自愈式電容器晶閘管開關
低損耗、全真空浸漬濾波電抗器新型智能控制器
- 系統電壓：220~690V、50/60Hz
- 電抗率：5%、6%、7%、13%、14%
- 安裝條件：安裝在室內，海拔高度不超過 4000 米
- 質保期：5 年
- 溫度要求：25℃ ~+50℃
- 使用壽命：20 年以上
工作原理 WORKING PRINCIPLE

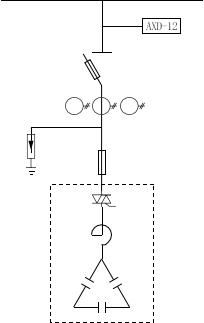

AXTW 無功補償與諧波治理組件由控制器通過采樣計算C 相電流和 A、B 相電壓，跟蹤系統負荷無功功率的變化，以無功功率為判斷依據，發出控制信號，通過晶閘管開關自動投切，使系統的功率因數保持在 0.95~0.99 之間
產品特點 PRODUCT.FEATURES
- AXTW 無功補償與諧波治理組件，采用我公司晶閘管無機械觸點電子開關，通過跟蹤負載無功電流變化，對電容器進行過零快速投切
- 投入過程中無涌流，切除過程中無操作過電壓，無電弧重燃等現象
- 響應速度快、可達 20ms 以內，且可進行頻繁投切
- 采用德國西門康反并聯晶閘管模塊，工作穩定，抗干擾能力強
- 特別適用于負荷變化快、波動頻繁、要求比較高的用電環境
型號規格 | 輸出容量kvar | 組件組合 | 切投級數 | 柜寬體x尺高寸xm深m |
AXTW-90/0.4-7 | 90 | 30x1 + 60x1 | 30/60/90 | 800x2200x600 |
AXTW-100/0.4-7 | 100 | 25x2 + 50x1 | 25/50/75/100 | 800x2200x600 |
AXTW-120/0.4-7 | 120 | 30x2 + 60x1 | 30/60/90/120 | 800x2200x600 |
AXTW-150/0.4-7 | 150 | 25x2 + 50x2 | 25/50/75/100/125/150 | 800x2200x600 |
AXTW-150/0.4-7 | 150 | 30x1 + 60x2 | 30/60/90/120/150 | 800x2200x600 |
AXTW-180/0.4-7 | 180 | 30x2 + 60x2 | 30/60/90/120/150/180 | 800x2200x600 |
AXTW-180/0.4-7 | 180 | 30x1 + 50x3 | 30/50/80/100/130/150/180 | 800x2200x600 |
AXTW-200/0.4-7 | 200 | 25x2 + 50x3 | 25/50/75/100/125/150/175/200 | 800x2200x1000 |
AXTW-210/0.4-7 | 210 | 30x2 + 50x3 | 30/50/60/80/100/110/130/150/160/180/210 | 800x2200x1000 |
AXTW-210/0.4-7 | 210 | 30x1 + 60x3 | 30/60/90/120/150/180/210 | 800x2200x1000 |
AXTW-240/0.4-7 | 240 | 30x2 + 60x3 | 30/60/90/120/150/180/210/240 | 800x2200x1000 |
AXTW-250/0.4-7 | 250 | 25x2 + 50x4 | 25/50/75/100/125/150/175/200/225/250 | 800x2200x1000 |
AXTW-270/0.4-7 | 270 | 30x1 + 60x4 | 30/60/90/120/150/180/210/240/270 | 800x2200x1000 |
AXTW-300/0.4-7 | 300 | 25x2 + 50x5 | 25/50/75/100/125/150/175/200/225/250/275/300 | 800x2200x1000 |
AXTW-300/0.4-7 | 300 | 30x2 + 60x4 | 30/60/90/120/150/180/210/240/270/300 | 800x2200x1000 |
AXTW-330/0.4-7 | 330 | 30x1 + 60x5 | 30/60/90/120/150/180/210/240/270/300/330 | 800x2200x1000 |
AXTW-350/0.4-7 | 350 | 25x2 + 50x6 | 25/50/75/100/125/15302/157/355/2000/225/250/275/300/ | 800x2200x1000 |
AXTW-350/0.4-7 | 350 | 25x2 + 60x5 | 25/50/60/85/121605//122900//134050//137205//138500/205/230/240/ | 800x2200x1000 |
AXTW-360/0.4-7 | 360 | 30x2 + 60x5 | 30/60/90/120/150/180/210/240/270/300/330/360 | 800x2200x1000 |
- 以上為 400V 系統中串聯電抗器（7%）常用型號，其它規格（容量、電壓、電抗率）均可提供，歡迎來電咨詢。
